您當前的位置是： 網站首頁 / 產品展示 / 密度計系列

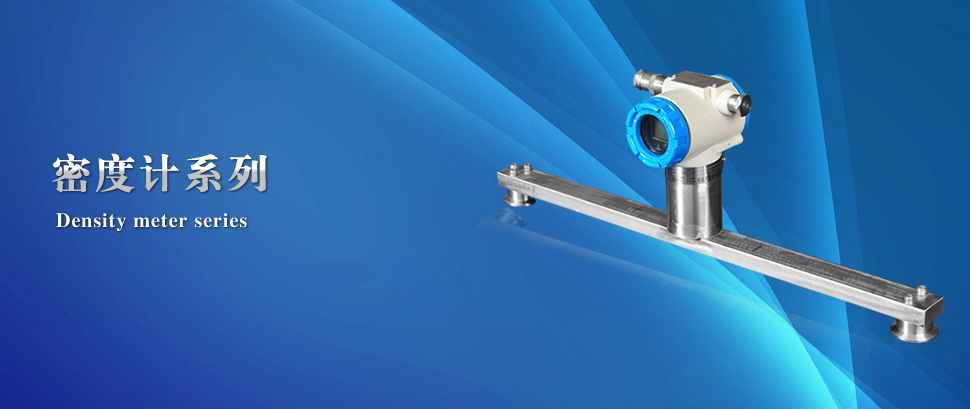

| 密度計（管道式）|金屬電容式密度計|產品說明|規格 | ||||
| 信息來源： 液位計廠家 | [ ] 點擊量： 16137 | ||||
|
技術性能
使用對象： 液體
測量范圍： 見選型規格表
輸出信號： 4～20mA dc.輸出，疊加HART協議數字信號（兩線制）
電 源： 外部供電24V dc.，電源范圍12V～45V
負載特性：
.jpg)
危險場所安裝： 隔爆型dIICT5;
本安型 iaIICT5;
遷移特性： 安裝完畢，通過按鍵或手操器通信接口實現遷移。
溫度范圍：
電子線路板工作在 -40～85℃；
敏感元件工作在 -40～300℃；
儲存溫度 -40～85℃；
帶數字顯示 -25～65℃（正常運行）；
-40～85℃（無損壞）；
相對濕度：0～95%
超壓極限：符合規定的法蘭耐壓等級，傳感器加0(絕對壓力)～13MPa壓力變送器不損壞。
阻 尼： 時間常數在0.2～32.0s之間可調。
啟動時間：3s，不需預熱。
技術指標
(在無遷移、316不銹鋼隔離膜片及其他標準測試條件下。)
精 度：±0.2%，±0.5%
分辨率：0.001克/立方厘米
穩定性:最大量程范圍的±0.25%/6個月
溫度影響：零點溫度誤差為最大量程的±1%/55℃
電源影響：小于輸出量程的0.005%／V。
振動影響：在任意軸向上，頻率為200Hz，誤差為最大量程范圍的±0.05%／g。
負載影響：只要輸入變送器的電壓高于12V，在負載工作區內無負載影響。
安裝位置影響：由于傳壓介質自身壓力的原因，安裝位置會(huì )造成較大的影響，不過可以通過調零的方式完成這個修正，修正后無影響。
應用及選型：
1、 在線密度計的原理是建立在雙探頭的距離穩定可準確測量基礎上的差壓法。所以只要保證雙探頭完全浸入，靜壓比較穩定，即使它在不斷地循環和攪動。測試密度的裝置都可以使用。但如果出現氣泡，就會(huì )影響其密度，在不適合直接測量的地方要增加附助測試罐，讓密度計工作在流速和波動很小的地方，以保證密度計讀數的穩定。
2、 具體安裝圖由工程現場技術人員根據所購設備的尺寸自己設計決定。
3、 對于流動液體或震動較大的液體測試時要加裝附助測量罐，目的是減少氣泡等影響使測量讀數穩定?，F場操作員在調節測量罐內液體流速時要兼顧動態與讀數穩定性?xún)煞N要求。
4、 現場安裝密度計時必須要保證兩只探頭垂直地面,否則會(huì )產生測量誤差。
5、 H-D系列密度計理論上可以根據不同的介質測量出濃度，請使用方根據現場情況自行換算出濃度結果。
|
型號
|
變送器類型
|
|
H-D
|
在線式密度計（變送器）
|
|
代號
|
量程范圍
|
|
1
2
3
|
0~1g/ cm3 克/立方厘米
0~2g/ cm3 克/立方厘米
0~3g/ cm3 克/立方厘米
|
|
代號
|
輸出形式
|
|
SF
|
線性輸出4-20mAdc+HART信號
|
|
代號
|
安裝方式
|
|
A
|
插入式直管安裝型
|
|
B
|
插入式彎管安裝型
|
|
C
|
外裝式硬管安裝型
|
|
D
|
外裝式軟管安裝型
|
|
代號
|
探頭間距
|
|
05
|
0.5m
|
|
10
|
1.00 m
|
|
20
|
2.00m
|
|
代號
|
法蘭規格
|
|
DN11
|
DN50/PN1.6/2.5
|
|
DN21
|
DN80/ PN1.6/2.5
|
|
DN31
|
DN100/ PN1.6/2.5
|
|
AN21
|
ANSI 2" 150LB
|
|
AN31
|
ANSI 3" 150LB
|
|
AN41
|
ANSI 4" 150LB
|
|
DN12
|
DN50/PN4.0
|
|
DN22
|
DN80/ PN4.0
|
|
DN32
|
DN100/ PN4.0
|
|
AN22
|
ANSI 2"300LB
|
|
AN32
|
ANSI 3" 300LB
|
|
AN42
|
ANSI 4" 300LB
|
|
代號
|
探頭膜片材料
|
|
A
|
316SST
|
|
B
|
哈氏合金C
|
|
C
|
蒙乃爾
|
|
D
|
鉭
|
|
E
|
鈦
|
|
F
|
特殊要求
|
|
代號
|
灌充液
|
|
D
|
普通硅油 （-40~104℃）
|
|
F
|
高溫硅油 （-40~304℃）
|
|
S
|
惰性液 （-40~204℃）
|
|
代號
|
可選件
|
|
M1
|
0～100% 線性指示表頭
|
|
M4
|
LCD多功數顯能表頭
|
|
Da
|
隔爆型ExdsIIBT5
|
|
Fa
|
本安型ExiaIICT5
|
H-D2SFA10DN21ADM4 0~2000kg/m3
