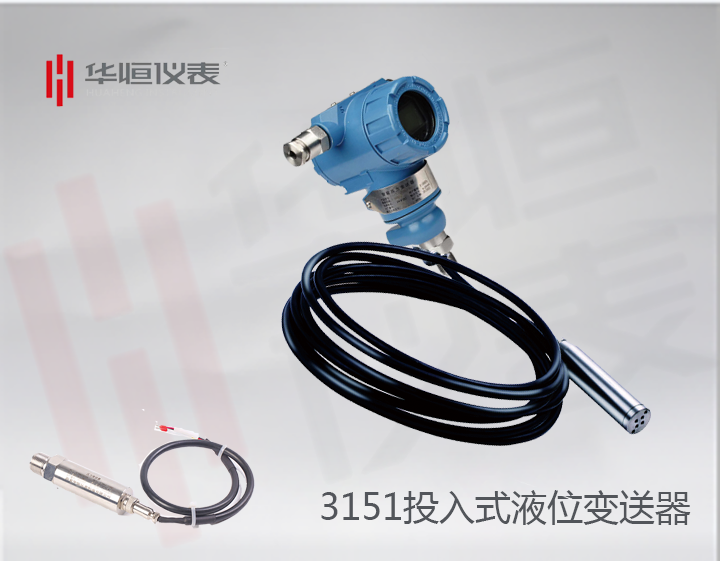

| 3151投入式液位變送器_高靜壓液位變送器_硅原理靜壓變送器 | ||||||||||||
| 信息來源： 液位變送器廠家 | [ ] 點擊量： 7829 | ||||||||||||
|
||||||||||||
| 使用對象: | 液體、 |
| 測量范圍: | 見選型規格表 |
| 輸出信號: | 4 ~ 20mA dc.輸出,疊加HART協議數字信號(兩線制) |
| 電源: | 外部供電24V dc. ,電源范圍12V ~ 45V |
| 負載特性 |  |
| 危險場所安裝: | 隔爆型ExdIIBT5Gb ; 本安型ExiallCT4/T5/T6Ga; |
| 啟動時間 | 3s,不需要預熱 |
| 溫度范圍: | 電子線路板工作在-40~ 85°C ; 敏感元件工作在-40~ 104°C ; 儲存溫度工作在-40~ 85°C ; 帶數字顯示工作在-25~ 75°C (運行) ; -40~ 85°C (無損壞) |
| 相對濕度: | 0~ 95% |
| 超壓極限: | 最大能承受2~ 5倍的zui大量程變送器不損壞 |
| 容積變化量: | 小于0.16cm3 |
| 阻尼: | 時間常數在0.2 ~ 32.0s之間可調。 |
| 外殼材質: | bu不銹鋼 |
3151投入式液位變送器_高靜壓液位變送器_硅原理靜壓變送器投入式液位變送器的特點：
穩定性好，精度高；
直接投入到被測介質中，安裝使用相當方便；
固態結構，無可動部件，高可靠性，使用壽命長從水、油到粘度較大的糊狀都可以進行高精度測量，不受被測介質起泡、沉積、電氣特性的影響；
寬范圍的溫度補償；
具有電源反相極性保護及過載限流保護；
纜式液位變送器的壓力探頭為不銹鋼（1Cr18Ni9Ti）材料，電纜護套為橡塑，特殊要求可選擇聚四氟乙烯探頭、不銹鋼或聚四氟乙烯電纜護套材料；
直桿式液位變送器的壓力探頭及電纜護套為全不銹鋼（1Cr18Ni9Ti）材料，變送器的插入深度可在±20cm范圍內自由調整。
3151投入式液位變送器_高靜壓液位變送器_硅原理靜壓變送器
3151投入式液位變送器_高靜壓液位變送器_硅原理靜壓變送器 投入式液位變送器的安裝須知：
1、由于罐底或艙底易沉積污泥、油渣等物，建議將測量探頭離開罐（艙）底一定高度，以免雜物堵塞探頭；
2、在介質波動較大，導氣電纜很長的情況下，對探頭應采用套筒將其固定，以防探頭擺動而影響測量精度；
3、變送器側面安裝時，導氣電纜彎曲半徑應大于10厘米，避免彎曲過度而將導氣電纜損壞；
4、投入式液位變送器接地端子應可靠接地，電源屏蔽線應與其相連；
5、測量易爆危險品時，必須嚴格按照GB3836.1-83《爆炸性環境用防爆電器設備通用要求》和GB3836.4-83《本質安全型電路和電氣設備“i”》中的有關規定進行安裝。
3151投入式液位變送器_高靜壓液位變送器_硅原理靜壓變送器 投入式液位變送器如何安裝：
1、液位變送器安裝在靜止的深井、水池中時，通常把內徑Φ45mm左右的鋼管（不同高度打若干小孔，以便水通暢進入管內）固定于水中，然后將投入式液位變送器放入鋼管中即可使用；
2、測量流動或有攪拌的液體的液位時，通常把內徑Φ45mm左右的鋼管（在液體流向的反面不同高度打若干小孔，以便水通暢進入管內）固定于水中，然后將投入式液位變送器放入鋼管中即可使用；
3、變送器的安裝方向為垂直，投入式安裝位置應遠離液體出入口及攪拌器；
4、在有較大振動的使用場合，可在變送器上纏繞鋼絲，利用鋼絲減震，以免拉斷電纜線。
3151投入式液位變送器_高靜壓液位變送器_硅原理靜壓變送器 使用注意事項
1、使用中發現異常，應關掉電源，停止使用，進行檢查或向技術部聯系；
2、接供電電源時應嚴格按照淮安華恒儀表制造廠家接線說明進行連接；
3、液位變送器運輸、儲存時應恢復原包裝，存放在陰涼、干燥、通風的庫房內。
