一、單法蘭液位變送器概述：

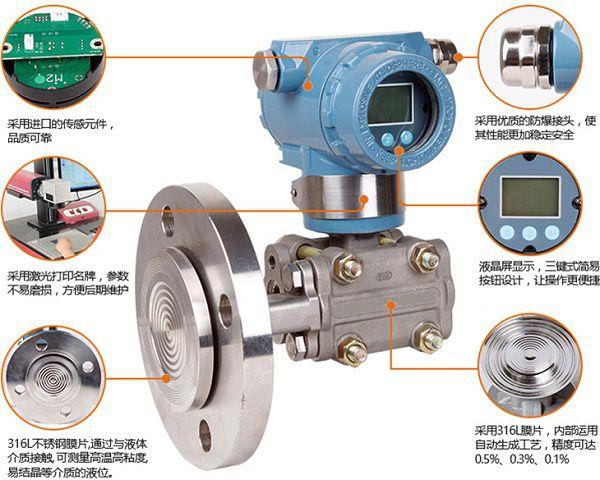

3151LT單法蘭液位變送器，引進國外先進技術和設備生產的新型變送器，關鍵原材料，元器件和零部件均源自進口，整機經過嚴格組裝和測試，該產品具有設計原理先進、品種規格齊全、安裝使用簡便等特點。

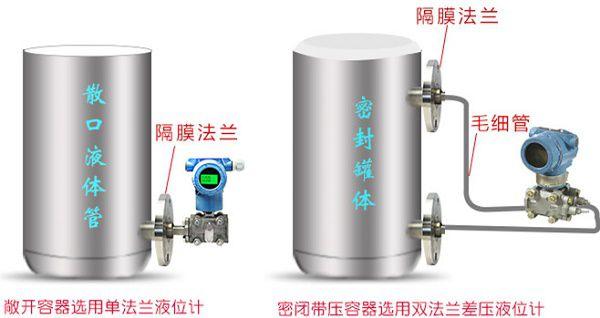

3151LT單法蘭液位變送器可對各種容器進行液位、密度的精度測量，有平法蘭和插入式法蘭兩種，適用于高粘度介質或懸浮液體測量。AL-3851LT型單法蘭液位變送器的安裝法蘭標準按ANSI，法蘭有3"和4"規格，法蘭等級為150LB（2.5MPa）及300LB（5.0MPa），法蘭安裝尺寸見下圖表。如用戶采用GB9116-88標準，則DN=80、100、PN=2MPa請注明。因隔離膜片很薄，是耐腐蝕的薄弱環節，故接液膜片材料有316L、哈氏C-276、蒙耐爾、鉭等，可適用于不同情況的防腐要求，可根據被測介質濃度、濕度、壓力等參數適合附錄中給出耐腐蝕參考表進行合理選擇。如腐蝕性強的場合可選擇防腐結構變送器。
二、單法蘭液位變送器主要特點
結構簡單：無任何可動或彈性元件，因此呆靠性極高，維護量極少。
安裝方便：內裝式結構尤其顯示出這一特點，無需任何專用工具。
調整方便：零位、量程兩個電位器可在液位檢測有效范圍內任意進行零點遷移或量程的改變，兩個調整互不影響。
用途廣泛；適用于高溫高壓、強腐蝕等介質的液位測量。
三、單法蘭液位變送器主要技術指標
有效檢測范圍：0-0.2-20m
精 度：0.5級、1級、1.5級
承壓范圍：負壓、常壓、高壓(32MPa以下)
工作溫度：-50～240℃ 環境溫度：-20～75℃
適用介質：酸、堿、鹽或對聚四氟乙烯無腐蝕的任意介質
輸出信號：4-20mA、二線制
供電電源：負載電阻 0-750Ω DC24V
固定方式：螺紋安裝M20×1.5、M27×2 法蘭安裝DN15、DN25、DN50、DN80。
現場顯示：模擬顯示0-100%、數字顯示、現場深度
| 法蘭尺寸 | 螺栓孔 | |||||||
| 尺寸 | 規格 | 直徑 | A | B | C | 數目n | 直徑d | 分布直徑d1 |
| 3" | 1501b | 190 | 30 | 66 | 127 | 4 | 19 | 152 |
| 4" | 1501b | 228 | 30 | 89 | 157 | 8 | 19 | 190 |
| 3" | 3001b | 210 | 35 | 66 | 127 | 8 | 22 | 168 |
| 4" | 3001b | 254 | 38 | 89 | 157 | 8 | 22 | 200 |
四、單法蘭液位變送器型號命名
| 3151LT | 法蘭式液位變送器 | |||||||||||
| 代碼 | 量程范圍KPa | |||||||||||
| 3 | 0-1.3～7.5 | |||||||||||
| 4 | 0-4-40 | |||||||||||
| 5 | 0-40～200 | |||||||||||
| 6 | 0-0.16～700 | |||||||||||
| 代碼 | 輸出 | |||||||||||
| E | 4-20mA | |||||||||||
| S | 智能式(HART協議） | |||||||||||
| 代碼 | 公稱直徑尺寸 | 插入筒長度 | 高壓側隔膜片材料 | |||||||||
| A0 | (3〞)80 | 平 | 316LSST | |||||||||
| A2 | (3〞)80 | 50 | 316LSST | |||||||||
| A4 | (3〞)80 | 100 | 316LSST | |||||||||
| A6 | (3〞)80 | 150 | 316LSST | |||||||||
| B0 | (4〞)100 | 平 | 316LSST | |||||||||
| B2 | (4〞)100 | 50 | 316LSST | |||||||||
| B4 | (4〞)100 | 100 | 316LSST | |||||||||
| B6 | (4〞)100 | 150 | 316LSST | |||||||||
| C0 | (3〞)80 | 平 | 哈氏C-276 | |||||||||
| C2 | (3〞)80 | 50 | 哈氏C-276 | |||||||||
| C4 | (3〞)80 | 100 | 哈氏C-276 | |||||||||
| C6 | (3〞)80 | 150 | 哈氏C-276 | |||||||||
| D0 | (4〞)100 | 平 | 哈氏C-276 | |||||||||
| D2 | (4〞)100 | 50 | 哈氏C-276 | |||||||||
| D4 | (4〞)100 | 100 | 哈氏C-276 | |||||||||
| D6 | (4〞)100 | 150 | 哈氏C-276 | |||||||||
| E0 | (3〞)80 | 平 | 鉭 | |||||||||
| F0 | (4〞)100 | 平 | 鉭 | |||||||||
| 代碼 | 安裝法蘭 | |||||||||||
| A | 3〞150lb | |||||||||||
| B | 4〞150lb | |||||||||||
| C | 3〞300lb | |||||||||||
| D | 4〞300lb | |||||||||||
| 代碼 | 結 構 材 料 | |||||||||||
| 法蘭和接頭 | 排氣/排液閥 | 隔離膜片 | 灌充液體 | |||||||||
| 22 | 316不銹鋼 | 316不銹鋼 | 316不銹鋼 | 硅油 | ||||||||
| 23 | 316不銹鋼 | 316不銹鋼 | 哈氏合金C | |||||||||
| 24 | 316不銹鋼 | 316不銹鋼 | 蒙乃爾 | |||||||||
| 25 | 316不銹鋼 | 316不銹鋼 | 鉭 | |||||||||
| 33 | 哈氏合金C | 哈氏合金C | 哈氏合金C | |||||||||
| 35 | 哈氏合金C | 哈氏合金C | 鉭 | |||||||||
| 代碼 | 選項 | |||||||||||
| M1 | 0-100%線性指示表 | |||||||||||
| M2 | LED顯示表 | |||||||||||
| M3 | LCD顯示表 | |||||||||||
| B1 | 管裝彎支架 | |||||||||||
| B2 | 板裝彎支架 | |||||||||||
| B3 | 管裝平支架 | |||||||||||
| D1 | 側面泄放閥在壓力室上部 | |||||||||||
| D2 | 側面泄放閥在壓力室下部 | |||||||||||
| 不注 | 1/2NPT錐管螺紋接頭 | |||||||||||
| C2 | 丁字形螺紋接頭M20×1.5，帶后部焊接Ф14 引壓管的球錐連接頭 |
|||||||||||
| d | 隔爆型dⅡBT4 | |||||||||||
| i | 本安型iaⅡCT6 |
|||||||||||
