　　我們將以固定的體積測量靜水壓力。該測量不受水柱表面積的影響。它完全取決于它的高度。



　　材料：

　　對于此應用，我們使用SC3005差壓變送器測量瓶中水柱的高度。結果將以英寸為單位。

　　除了水瓶和壓力變送器或壓力傳感器外，實驗設置還需要一些其他附件。其中包括一個1/4英寸PT適配器和一個乳膠管，用于將壓力變送器的端口連接到水瓶底部。由于SC3005具有M12連接，因此我們還需要M12電纜組件。為壓力變送器供電，我們使用24伏直流電源。

　　程序：

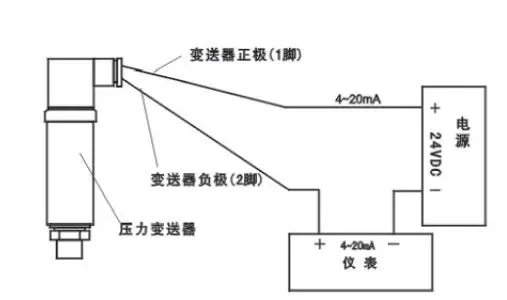

　　首先使用電纜組件將SC3005連接到電源。連接后，本機將打開。

　　接下來，將乳膠管直接連接到SC3005的高壓側。讓低端敞開并與大氣接觸。

　　若要指定將用來讀取水柱所施加壓力的單位，請按照以下步驟操作。按下中間的M按鈕，直到顯示U，然后在顯示屏上顯示一個壓力單位。根據設備的初始設置，它可能是UPSI或Ubar。

　　看到UPSI后，按Z按鈕。按下Z按鈕后，顯示屏應顯示set?，F在按S按鈕，設備將顯示一個可以滾動的可用設備列表。在這種情況下，我們希望讀數以水柱英寸為單位，因此請停在INH20。按下M按鈕一次以保存此設置。設備應顯示U，后跟INH20和五個條?，F在，一直按下M按鈕，直到看到讀數為六（即00偏移）。這表明沒有施加壓力?，F在應在INH20中顯示壓力單位。

　　要確認偏移量（當不施加壓力時該偏移量始終為零），請同時按住S和Z按鈕五秒鐘。顯示屏應顯示PV=0。然后，設備應返回運行模式。

　　下一步是加滿水的瓶子。通過用尺子測量水柱并比較兩個數字，我們將能夠驗證壓力變送器的結果。在這種情況下，標尺顯示的水柱高度約為6.4或6.5英寸。

　　在壓力變送器的顯示屏上讀取水柱高度測量值。對于本實驗，它是6.623，因為水瓶的形狀不是很均勻。盡管不完全準確，但該結果足夠接近，表明我們的實驗裝置可用于測量水柱的高度。

　　使用統一的容器，SC3005可在許多其他應用中用于測量水柱的高度。

　　如果您還有其他疑問，如何在應用中使用壓力傳感器或壓力變送器，請立即聯系我們。我們團隊的成員將很樂(lè )意為您提供幫助。
