在工業化迅速發展的大時代,缺少不了壓力變送器、流量計、液位計、密度計、差壓變送器等儀表把現場第一數據實時傳輸到工控系統上,為整個工業自動化系統充當控制、檢測等一系列的眼睛,接下來華恒儀表為您解讀工業現場最前沿的壓力變送器使用情況。
在測量煙道中或管路中液體、氣體的溫度時候,鎧裝熱電偶的保護管必須固定在管路上與管壁焊牢,不得振動。一般煙道或管路中的溫度并不高;保護管不大容易損壞,因此把保護管固定在管路上以后,要測量溫度時只要把熱電偶插入保護管就可以了。

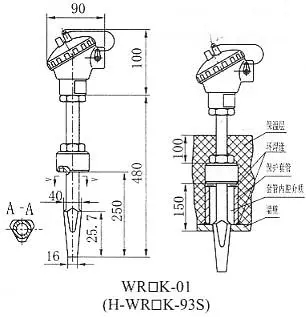

插入管路式煙道中的熱電偶深度,必須保證能充分的受到熱烈。如果是測量水蒸氣或氣體的溫度,插入的深度不應小于150公厘。測量煙道氣體的溫度時候,插入深度應該大一些。如果管道內的氣體或液體的流動速度很快時,那么必須防止熱電偶受到沖擊而發生振動,以至影響測量溫度的正確性。
熱電偶的深入尖端必須插到管路的中心部分,或更下一些,因為管道的中心部分溫度非常高,同時也是非常有代表性。
為了防止管道內的熱量通過保護管向外傳導,在管道外的保護管上,應采用石棉等絕熱的材料,為其包扎。
儀器儀表是工業化進程的基石,只有選用工業現場選用合適的儀表,才能夠事半功倍,自動化流程才能夠更加自動化。
