差壓變送器|金屬電容式差壓變送器|直裝式差壓變送器

信息來源：差壓變送器 | 2022-03-09 點擊量： 3530

3151-DP差壓變送器的3種應用測量方式：

(1) 差壓變送器與節流裝置相結合，根據節流裝置前后產生的差壓值換算流速
(2) 利用液體自身重力產生的壓力差，測量液體的高度
(3) 直接測量不同管道、密閉帶壓容器的壓力差值從而換算出液位高度。
RZ3051-DP系列差壓變送器采用模塊化設計，由帶集成電子適配單元的傳感器模塊和就地按鈕單元的放大器模塊組成，其中傳感器模塊包括差壓傳感器、絕壓傳感器、溫度傳感器，可同時測量差壓、絕壓、儀表溫度，因此RZ3051-DP系列差壓變送器具有非常優異的靜壓特性和溫度特性。

3151-DP差壓變送器特點-----------------------------------------------------------------------------------

·具有很強的自診斷能力量程覆蓋寬0-0.1KPa~40.0MPa
·精度0.075級，量程比100:1 零點和量程調整互不影響
·兼有遠程和本地量程、零點調整具有很強的數據保護和恢復機制
·穩定性能好，精度高，阻尼可調，抗單向過載能力強
·無機械傳動部件，維修工作量少，堅固抗振
·全部通用件，更換傳感器不影響變送器特性，維護更方便
·接觸介質的膜片材料可選擇防爆殼體結構
·二線制，符合HART協議，可與HART275型及375型手操器進行數字通信而不中斷模擬量輸出

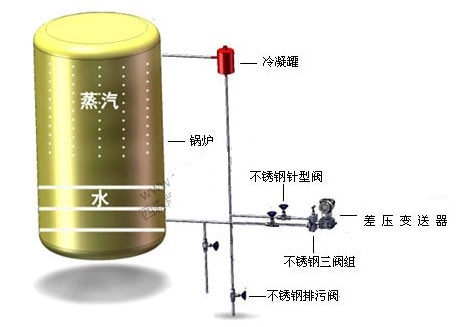

差壓變送器測量液位安裝示意圖

-----------------------------------------------------------------------------------------------------------------

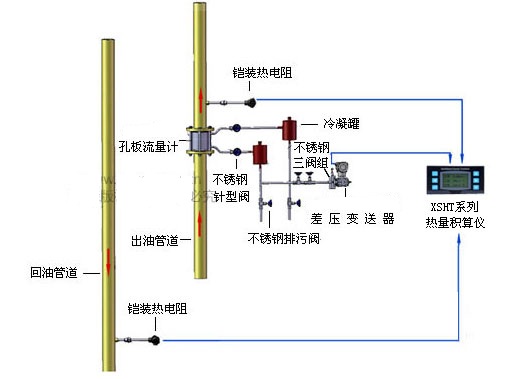

導熱油爐熱量計量系統安裝示意圖

-----------------------------------------------------------------------------------------------------------------

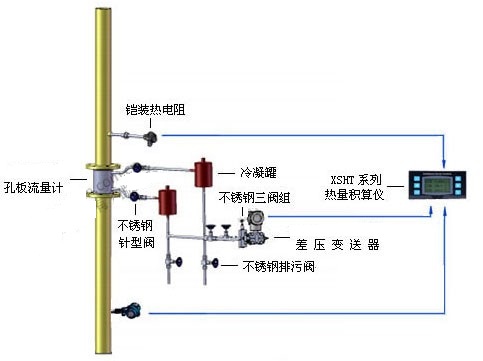

過熱蒸汽計量系統安裝示意圖

-----------------------------------------------------------------------------------------------------------------

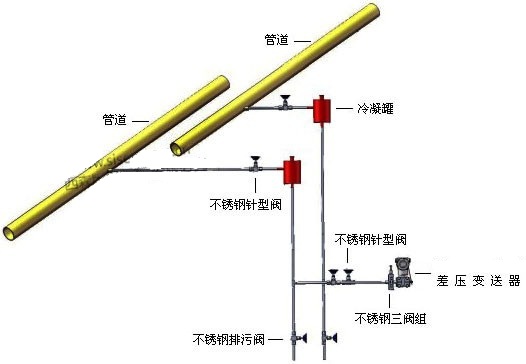

差壓變送器測量流量安裝示意圖

測量介質	液體、氣體或汽體
測量范圍	量程代碼	量程范圍（KPa）	測量范圍（KPa）
	3	0.8～7.5KPa	-7.5～7.5KPa
	4	1.0～37.4KPa	-37.4～37.4KPa
	5	4.7～186.8KPa	-186.8～186.8KPa
	6	17.3～690KPa	-690～690KPa
	7	51.7～2068KPa	-2068～2068KPa
	8	172.3～6890KPa	-100～6890KPa
輸出信號	二線制，4～20mADC輸出，疊加hart協議數字通訊。
電源	24VDC（正常工作電壓范圍12～36VDC）
防爆標志	隔爆型：ExdⅡCT6，本安型：ExiaⅡCT6
防護等級	IP66
量程比	100：1
精度等級	0.075級、0.1級
穩定性	0.075級：36個月誤差為*大量程的±0.2%
穩定性	0.1級：36個月誤差為*大量程的±0.25%

RZ3051-DP系列差壓變送器廣泛適用于石油、化工、航空、航天、軍工、紡織、冶金、礦山、輕工、醫藥、電力、環保、市政、食品、衛生等行業和科研領域的全天候惡劣環境下，尤其適用于具有腐蝕性、沖擊性、震動性等應用場所。RZ3051-DP差壓變送器運用成熟的獨特技術生產，是美國、日本原裝進口產品的理想替代品。

差壓變送器產品尺寸及安裝方式

液　　　位　　測　　量

差壓變送器

流　　量　　測　　量

差壓變送器
